Der Gearcounter ist nur im El-Jet 3 ohne Car Controller zu finden und befindet sich im Armaturenbrett hinter Tacho und Schaltern. Da der El-Jet 3 der erste Kewet mit elektronischer Richtungsumkehr war, musste verhindert werden, das eine Richtungsumkehr während der Fahrt geschaltet wurde und die Richtungsschütze wurden mit Relais geschaltet.
Das Herz der Platine bildet ein Mikrocontroller aus der MCS51 Serie, dessen Schaltausgänge mit einem ULN2803 Treiber als Relaistreiber verstärkt werden. Als Eingangssignal wird der F/R Schalter und ein Sensor am Getriebe benutzt.
Die Ausgänge schalten die Richtungsschütze und die Rückfahrscheinwerfer.
Vielen Dank an Søren für die Fotos! Er berichtet über schlechte Lötstellen auf der Platine. Bei Problemen also ruhig mal die Platine untersuchen und nachlöten.

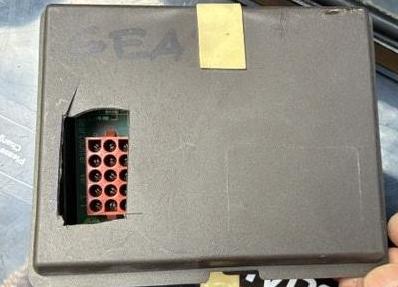

Gearcounter im Gehäuse

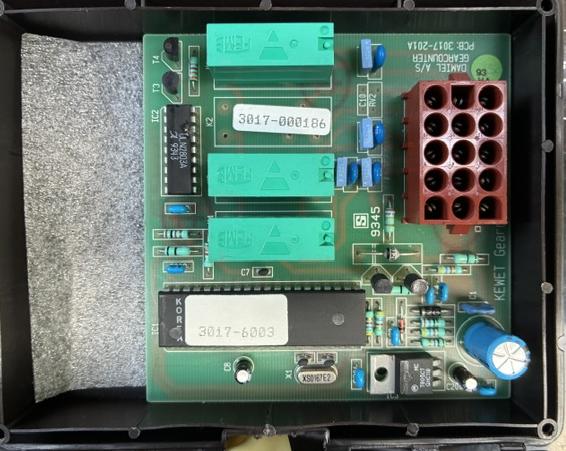

Gearcounter Platine Oberseite

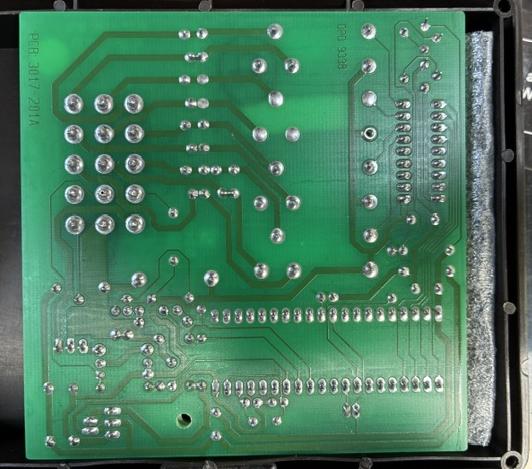

Gearcounter Platine Unterseite

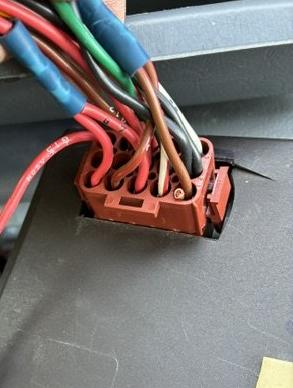

Gearcounter Anschluss
