Sicherungen
Hier eine Übersicht der Sicherungsbelegung

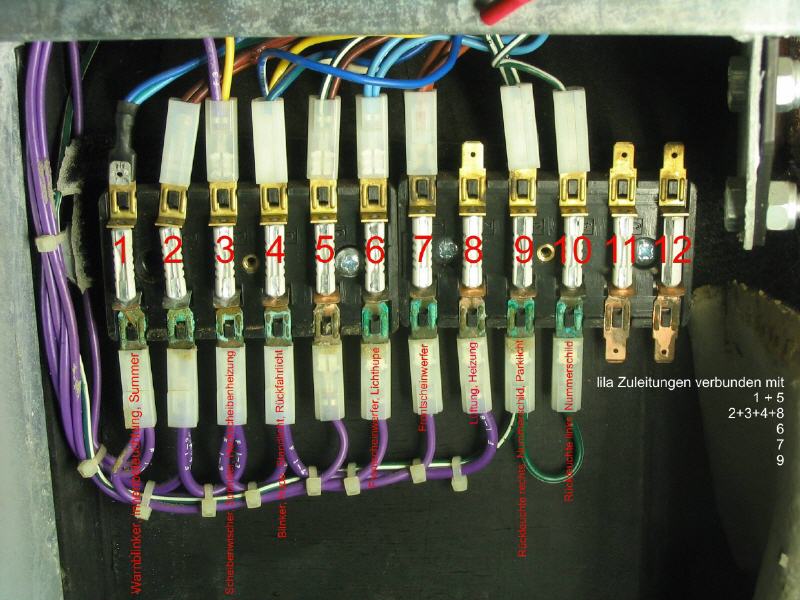

Sicherungsbelegung El-Jet 2
(Bild anklicken zum vergrößern)
Alle Sicherungen sind 8 Ampere Typen
Da die originalen "Torpedo" Sicherungen durch eindringende Feuchtigkeit oft gammeln, kann man den Sicherungskasten durch einen mit Standard Sicherungen ersetzen.
Belegung El-Jet 1 bis El-Jet 3
Zündungsplus wurde im El-Jet 2 von Claus mit +12V über K3/K4 umgeklemmt.
Zu den Sicherungen:
F1: Innenraumbeleuchtung, Dauerplus, Warnblinker, Summer
F2: +12V über K3/K4, Dauerplus, Bremsflüssigkeitsanzeige
F3: +12V über K3/K4, Scheibenwischer, Waschwasser, Heckscheibenheizung
F4: +12V über K3/K4, Hupe, Bremslicht, Rückfahrlicht
F5: +12V direkt vom DC/DC, Nebelrücklicht geht an S3 über S1
F6: +12V über K3/K4/K2, Abblendlicht
F7: +12V über K3/K4/K2, Fernlicht
F8: +12V über K3/K4, KV1 und KV2 (parallel), Heizung
F9: Standlicht, Nummernschildbeleuchtung, Parklicht (CH), linke Seite: Dauer, bzw. Zündungsplus über K1 (je nach Relaisstellung)
F10: wie F9: jedoch rechte Seite

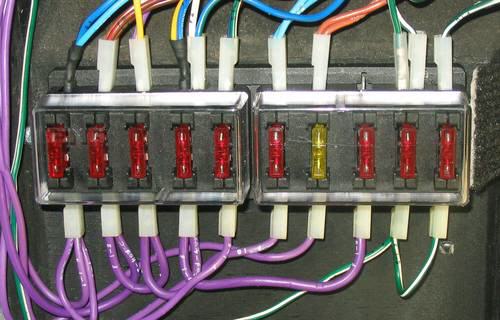

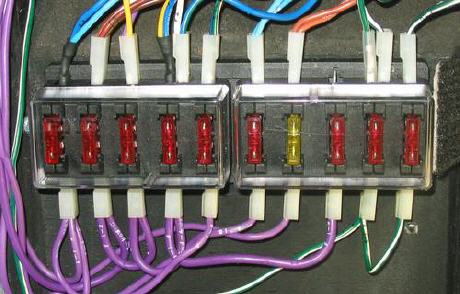

Hier eine Version mit 2x5 Sicherungen.
Belegung El-Jet 4 nach Schaltplan
F2, F3 nach Relais K4 (48h Batterieschutz)
F1, F4, F5, F6, F7, F12 nach Zündung Relais K3
F8, F9 entweder von K3 oder K4 je nach Lichtrelais K1
F1: Abblendlicht
F2: Warnblink, Innenraumlicht
F3: Nebelschlusslicht, Lichtrelais K1, Fernlichtrelais K2
F4: Handbrems- und Bremsfluid Warnung, Notfahrrelais K6
F5: Scheibenwasch, Wischer, Heckscheibe
F6: Hupe (Relais K5), Stopplicht, Rückfahr- und Blinklicht
F7: Gebläse, Heizungsrelais
F8: Rücklicht rechte Seite
F9: Rücklicht linke Seite
F10: frei
F11: frei
F12: Fernlicht
Belegung Citi-Jet 5 nach Bedienungsanleitung
F1: Fahrlicht
F2: Innenlicht und Warnsignal
Nach Zündung
F3: Parklicht
F4: Zündung
F5: Scheibenwasch, Wischer, Heckscheibe
F6: Hupe, Stopplicht, Rückfahr- und Blinklicht
F7: Gebläse
F8: Rücklicht rechte Seite
F9: Rücklicht linke Seite
F10: frei
Neue Sicherungsbox

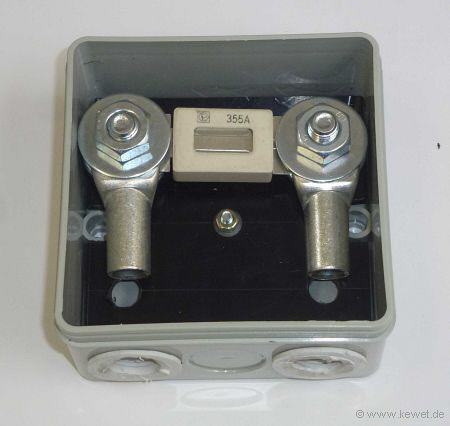

Sicherungshalter mit 355A Hauptsicherung
Da die käuflichen Sicherungshalter mechanisch sehr windig aussehen bzw. unverschämt teuer (40-50 Euro) sind, wurde ein Sicherungshalter angefertigt. Im Baumarkt wurde eine Abzweigdose und passende Schrauben / Muttern / Beilagscheiben für unter 5 Euro gekauft. Eine schwarze Kunststoffplatte wurde zugeschnitten und mit passenden Bohrungen versehen.
